Как сделать встроенную в грунт подсветку на макете

Есть разные способы сделать такую подсветку, но я хочу рассказать про самый эффектный вариант. Тот самый, где на видео все выглядит почти как магия: вставляешь какие-то странные полоски, и они вдруг начинают светиться.

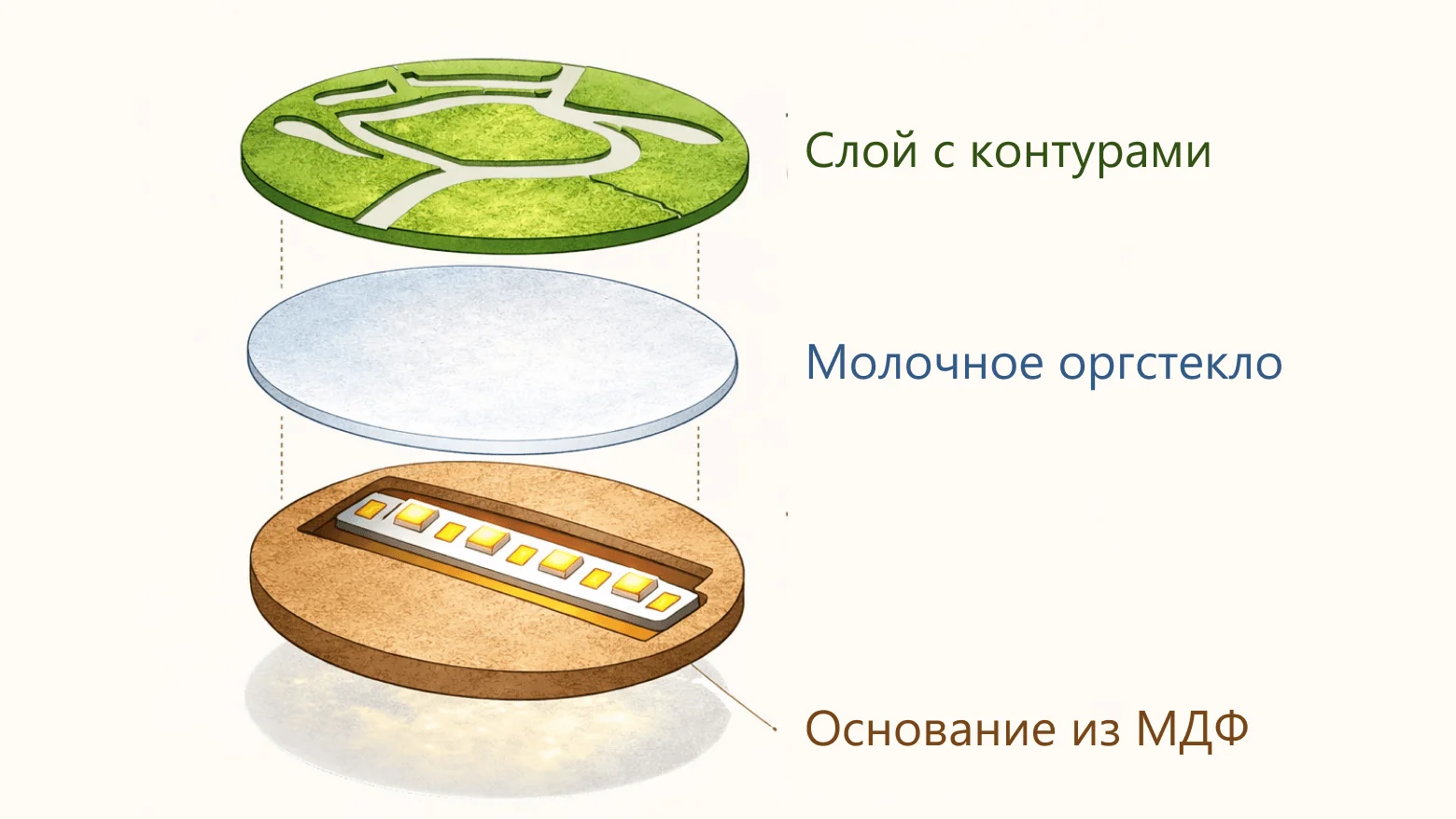

На самом деле никакого волшебства, конечно, нет. Это слоеный пирог, где каждый слой решает свою задачу: где-то мы прячем источник света, где-то равномерно его размазываем, а где-то делаем так, чтобы подсветка выглядела не “из глубины”, а как будто она действительно встроена прямо в поверхность.

Основание

В основании из МДФ я сделал углубление под светодиодную ленту. Лента укладывается плотно, по ощущениям примерно как в софтбоксе в вывесках. Задача на этом этапе простая: получить стабильный, предсказуемый источник света без провалов и лишних засветов.

Слой-рассеиватель

Сверху я положил двухмиллиметровое молочное оргстекло. Это важный слой: он рассеивает свет и убирает главный визуальный враг любой ленты, точки диодов. Без рассеивателя вы почти всегда будете видеть “пиксели”, а не ровную светящуюся линию.

Верхний слой с контурами

Дальше начинается самое интересное. На 3 мм полистироле я нафрезеровал нужные контуры территории и сделал прорези под подсветку шириной 1 мм. То есть верхний слой одновременно задает геометрию “грунта” и определяет, где именно будет светиться линия.

На этом месте многие думают: “Ну все, можно оставлять так”. Технически да, будет работать. Но по картинке есть проблема: из-за толщины верхнего слоя, 3 мм, да даже меньше, становится совершенно очевидно, что свет идет откуда-то снизу. Подсветка выглядит “глубокой”, и равномерности не хватает, глаз считывает это как щель с лампочкой внутри, а не как аккуратную встроенную линию.

Как сделать, чтобы свет выглядел встроенным в поверхность

Чтобы это пофиксить, я сделал простую, но очень рабочую вещь: нарезал из прозрачного ПЭТа толщиной 1 мм полоски шириной 3 мм, ровно под толщину верхнего слоя из полистирола. По сути, это световоды-вставки: они подхватывают свет снизу и “поднимают” его к самой поверхности, поэтому линия начинает светиться ровно по всей высоте, а не только где-то внизу.

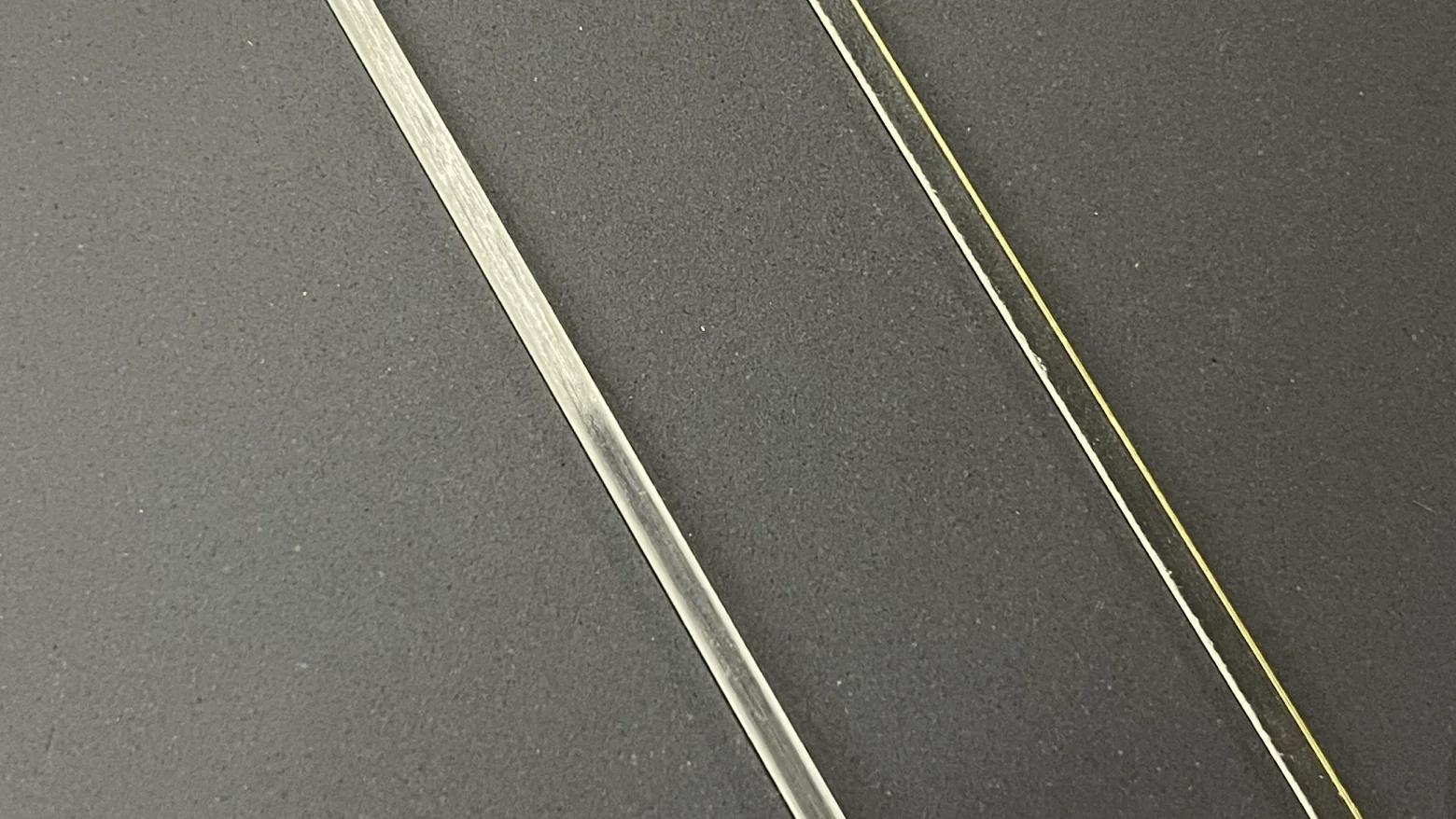

Резал, разумеется, на лазере. И тут есть нюанс: ПЭТ в местах реза желтеет. В подсветке это сразу видно, и выглядит грязно. Поэтому я дополнительно заматовал все полоски наждачной бумагой. Это убирает желтизну как эффект и заодно помогает свету распределяться мягче, без лишней стеклянной “прозрачности”.

Финальная сборка

Осталось самое простое: вставить полоски в подготовленные углубления. Они заходят легко и держатся плотно, без клея. Это приятно не только в сборке, но и в обслуживании: при необходимости вставки можно заменить, подправить или переставить, не разрушая весь слой.

Итоговый эффект получается именно тот, который вы видели на видео: будто свет появляется из ниоткуда и лежит прямо в “грунте”, а не светит из подвала макета.
